Advanced Motor Driver type-K

生産終了

  • 生産終了日: 2023年7月
  • 在庫状況:   なし
  • サポート:   継続中

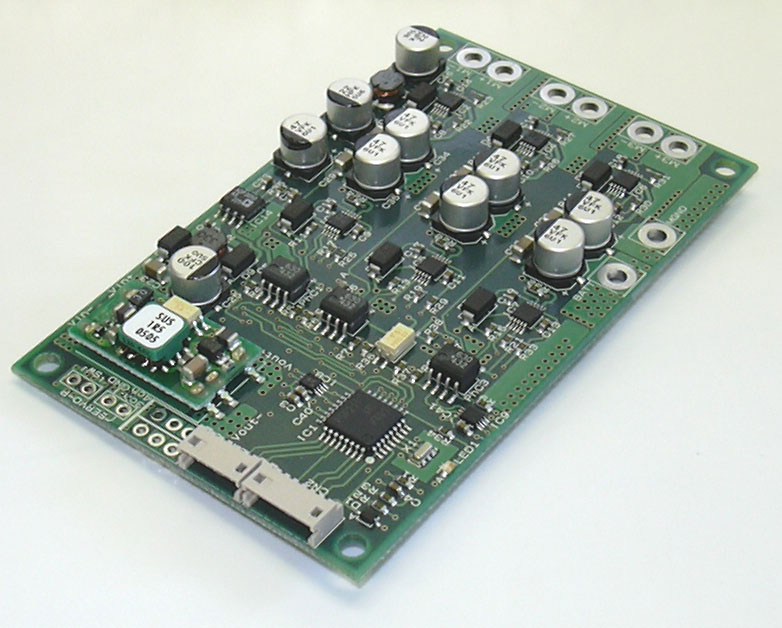

type-Kイメージ

概要

  • 型番:        ZDCMD-3C1808
  • 標準価格:     -
  • アカデミック価格: -
  • 付属品:       コネクタ・コンタクト

 本製品は取扱説明書を添付せずダウンロードで配布しております。

特長

 Advanced Motor Driverシリーズの第二弾となる「type-K」は、指令入力がラジコンサーボ入力の3チャンネルブラシ付DCモータドライバです。

 電源は単電源で制御用に用意する必要はありません。制御系とパワー系は絶縁されています。モータ出力値や停止時の状態をパソコンを使ってカスタマイズすることが可能です。(別売りの通信デバイスが必要になります。)

ダウンロード

カタログ取扱説明書

k-config(カスタマイズアプリケーション)k-configのマニュアル

仕様

定格電圧・電流※1 ±18[V]・±8[A]
最大電圧・電流※1 ±20[V]・±10[A] (瞬間)
主電源電圧 DC6~20[V] (バッテリ推奨)
制御モード オープンループ
制御MCU R8C/13 (Renesas社製)
入力信号 ラジコンサーボ信号 (1~2[ms])
外形寸法(L×W×H) 90×54×11.8[mm] (名刺サイズ)
重量 31[g]
定格出力※1 144[W]
備考 ※1・・・1チャンネルあたり
