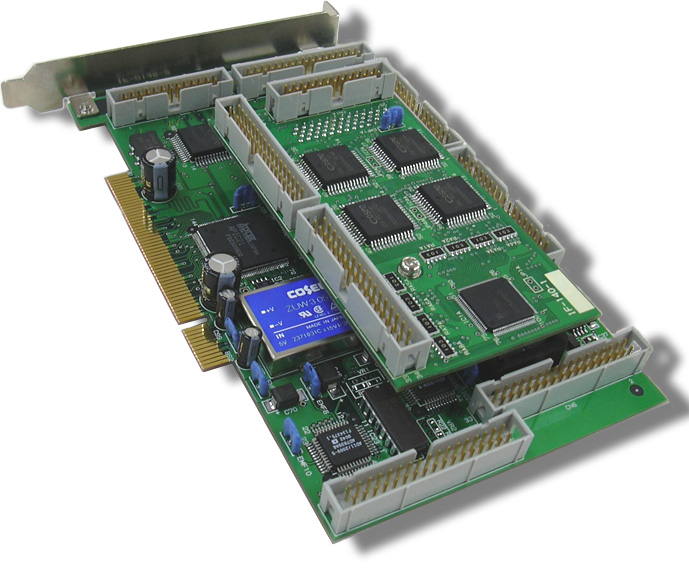

Interface Board IF-0145-2
生産終了
- 生産終了日： 2005年10月
- 在庫状況： なし
- サポート： 終了
概要
- 型番： IF-0145-2-A／IF-0145-2-B
- 標準価格： -／-
- アカデミック価格： -／-
- 付属品： 圧接コネクタ
型番末尾の「A」と「B」は各機能のチャンネル数が違います。詳細は仕様でご確認ください。
特長
Interface Boardは、A/D、D/A、エンコーダ、PIOなどさまざまな機能と多くのチャンネルを１枚のPCIボードに収めた製品です。
ロボット制御などにおいて多くの機能やチャンネルを必要とするシステムに対応したPCIボードです。
ダウンロード
仕様(IF-0145-2-A)
| A/D | 12[bit]、±10[V]、16[ch]※1 |
| D/A | 12[bit]、±10[V]、30[us](typ)、16[ch]※1 |
| PIO | TTL、IN64[ch]※1 ／ OUT64[ch]※1 |
| エンコーダカウンタ | 24[bit]、4[MHz](max)、TTL、16[ch]※1 |
| PWM | 24[bit]、4[MHz](max)、TTL、16[ch] |
| 割込み | TTL、4[ch]※1 |
| 外形寸法 （L×W×H） | 175×107×36※1[mm] |
| 対応OS | Linux Kernel ver.2.2/2.4 Windows 95/98 |
| 備考 | ※1・・・太字は型番によって変わる点です。 |
仕様(IF-0145-2-B)
| A/D | 12[bit]、±10[V]、8[ch]※1 |
| D/A | 12[bit]、±10[V]、30[us](typ)、8[ch]※1 |
| PIO | TTL、IN32[ch]※1 ／ OUT32[ch]※1 |
| エンコーダカウンタ | 24[bit]、4[MHz](max)、TTL、8[ch]※1 |
| PWM | 24[bit]、4[MHz](max)、TTL、16[ch] |
| 割込み | TTL、2[ch]※1 |
| 外形寸法 （L×W×H） | 175×107×19.1※1[mm] |
| 対応OS | Linux Kernel ver.2.2/2.4 Windows 95/98 |
| 備考 | ※1・・・太字は型番によって変わる点です。 |
